一、QBK型氣動隔膜泵概述
QBK氣動隔膜泵是我公司依據前兩代氣動隔膜泵開發的第三代氣動隔膜泵，該產品特點是無配氣閥，具有使用壽命長，不會停頓等優點，它既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。本產品品解決了QBY型隔膜泵最大的結構缺陷（外置配氣閥，容易死機，而且配氣閥使用壽命短），QBK型隔膜泵試用內置氣閥，真正實現了永不死機的效果，而且結構不那么復雜，使用壽命長，使用、維修方便，并且在性能遠遠超越了老式隔膜泵。
二、QBK型氣動隔膜泵型號說明
QBK-40
QBK-----第三帶氣動隔膜泵
40-----進出口的直徑
三、QBK型氣動隔膜泵特點
1、QBK型氣動隔膜泵不需灌引水．吸程高達5m．揚程達70m．出口壓力≥6bar。
2、QBK型氣動隔膜泵流動寬敞，通過性能好．允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
3、QBK型氣動隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在1—7 bar之間）：
4、QBK型氣動隔膜泵該泵無旋轉部件，沒有軸封，隔膜j|等抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
5、QBK型氣動隔膜泵不必用電．在易燃、易爆場所使用安全可靠；
6、QBK型氣動隔膜泵可以浸沒在介質中工作：
7、QBK型氣動隔膜泵使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門．即使由于意外情況而長時間無介質運行或突然停機泵也不會因此而損壞．一旦超負荷，泵會自地動停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
8、QBK型氣動隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降：
9、QBK型氣動隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）：
10、QBK型氣動隔膜泵本泵無須用油潤滑，即使空轉．對泵也無任何影響，這是該泵最大特點。
四、QBK型氣動隔膜泵性能參數
號
Model 1 |
流量
Dischage
m3/h |
揚程
Head
m |
出口壓力
Exit
Pressure
kgf/cm2 |
吸程
Sucked
lift
m |
最大允許顆粒直粒
Max grain D |
最大供氣壓力
Max
Pressure
kgf/cm2 |
最大空氣
消耗量
Max air
consumption
m3/min |
材 料 Materials |
鋁
ZL104 |
不銹鋼
1Cr18Ni9Ti |
鑄鐵
HT200 |
增強
聚丙烯
Enhanced
Polypropy lene |
QBK-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.6 |
★ |
★ |
★ |
★ |
QBK-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
QBK-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
QBK-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
QBK-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
QBK-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
QBK-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
注意事項：
1、QBK型氣動隔膜泵振動極其輕微，一般情況可不裝底腳螺栓。
2、如壓縮空氣有臟物進入，將會影響泵的正常啟動，建議用戶加裝空氣過濾器。(總管已有，有可免)
3、在抽吸易；東結的介質時，應在泵的進口處裝閥門，當停止用泵時，先將該閥關閉，然后再開泵數分鐘，將泵體介質排凈為止，以免造成下次開泵困難。
4、更換隔膜時，須將泵內腔連桿，銅套清洗干凈，并不要損壞白色四氟密封圈，按原樣裝好，即可使用。
五、QBK型氣動隔膜泵故障排除
故障形式 |
產生原因 |
排除方法 |
泵不出水或流量不足 |
1.氣壓不足
2.泵腔流道堵塞
3.閥門沒有打開 |
1.增加氣壓
2.打開泵腔清洗
3.開啟閥門 |
泵停止工作 |
1.配氣閥損壞
2.隔膜片損壞
3.消聲器堵塞
4.連桿密封漏氣 |
1.修理或調換配氣閥
2.調換隔膜片
3.清洗消聲器
4.更換連桿密封 |
揚程過低 |
1.吸程太高或彎頭太多
2.流量過大
3.氣壓過低 |
1.縮短管路減少?gòu)濐^
2.關小出水閥門
3.增加氣壓 |
噪音太大 |
1.消聲器破裂 |
1.更換消聲器 |
六、QBK型氣動隔膜泵檢測具體操作
1．檢查泵的氣穴現象，降低QBK隔膜泵的速度讓液體進入液室。
2．檢查閥球是否卡住。如果操作液體與泵的彈性體不相容，彈性體會有膨脹的現象發生。請更換適當材質的彈性體。
3．檢查泵入口的接頭是否完全鎖緊不漏，尤其是入口端閥球附近的卡箍需鎖緊。
泵的空氣閥結冰：檢查壓縮空氣含水量是否過高，安裝空氣干燥設備
泵的出口有氣泡產生： 檢查膜片是否破裂，檢查卡箍是否鎖緊，尤其是入口管卡箍。
產品自空氣排放口流出：檢查膜片是否破裂，檢查膜片及內外夾板在軸上是否夾緊
閥發出嘎嘎聲：增加出口或入口揚程。
泵拆卸及再組裝指南： 警告：在修氣動隔膜泵之前，需先將空氣來源配管從QBK氣動隔膜泵拆除，并且將氣動隔膜泵中的空氣壓力排放掉。拆除所有連接氣動隔膜泵的出入口的管線，然后將泵內的流體排放到適當?shù)娜萜鲀?nèi)。戴防護帽、眼鏡、手套

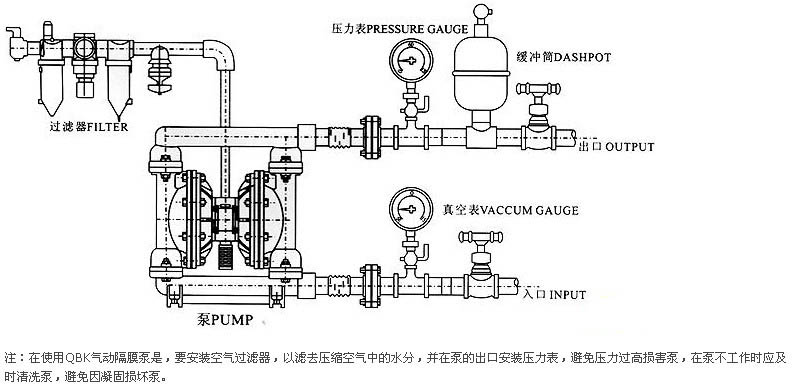

七、QBK型氣動隔膜泵的安裝
QBK型氣動隔膜泵訂貨需知
一、請?zhí)峁┮韵略敿?xì)數據：一、請?zhí)峁┮韵略敿?xì)數據：①QBK型氣動隔膜泵的產品名稱與型號②QBK型氣動隔膜泵的口徑③QBK型氣動隔膜泵的揚程④QBK型氣動隔膜泵的流量⑤QBK型氣動隔膜泵的電機功率（KW）⑥QBK型氣動隔膜泵的轉速（r/min）⑦QBK型氣動隔膜泵的電壓〔V〕⑧QBK型氣動隔膜泵的吸程⑨QBK型氣動隔膜泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的QBK型氣動隔膜泵的產品型號，請按QBK型氣動隔膜泵的型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
