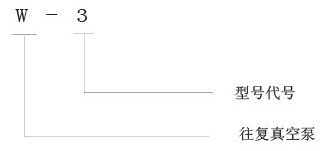

一、W型往復真空泵型號意義：
 |
二、W型往復真空泵概述：
W型往復真空泵(又稱活塞式真空泵)，屬于低真空獲得設備之一，它的極限壓力一般在1330～2660Pa，它的抽速范圍比較大，從50L/S到200L/S，適用于石油、化工、醫藥、食品、輕工、冶金、電氣等行業中的真空浸漬、鋼水真空處理、真空蒸餾、真空蒸發、真空濃縮、真空結晶、真空干燥、真空過濾及混凝土的真空作業等方面的抽除氣體。不適用于抽除含氧過高的、有爆炸性的、對金屬有腐蝕性的、與泵油會起化學反應的以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一個容器，作輸送泵用。W型往復真空泵具有體積小，維修簡單、閥片壽命較長等優點，適宜于在較高壓強范圍內使用。但和WLW型往復真空泵一樣，易損件非常多，后期維護相對繁瑣。
三、W型往復真空泵特點：
W型往復真空泵，是獲得粗真空的主要設備之一，它用于從密閉容器中或反應鍋中抽除真空或其它氣體，它不適用于抽除腐蝕性的氣體或者帶有硬顆粒灰粉的氣體。
W型往復真空泵的結構由兩個主要部分組成；
1、W型往復真空泵機械傳動部分和氣體流通部分。機械傳動部分整個結構原件裝在一個封閉的機體內，曲軸被支承在機體兩旁的圓錐滾子軸承中。
2、W型往復真空泵曲軸一端裝有一個大帶輪，以驅動傳動部分。連桿把曲軸的軸頸和十字頭連接起來�；钊麠U的一端旋入十字頭的螺孔中，另一端裝在活塞的錐孔并以螺母固定之。
3、W型往復真空泵電動機和裝在軸上的小帶輪通過三角膠帶帶動曲軸旋轉，這樣通過連桿和十字頭的作用，使活塞在氣缸中作往復運動。
4、W型往復真空泵連桿曲軸機構在機體內運動時，使油池中的潤滑油飛濺以潤滑軸承、曲軸頸、十字頭和滑道等磨擦表面。為了便于檢查和維修傳動機構，機體兩側和后面裝有可拆卸的門蓋，在后蓋上裝有油窗以批示機體內油池的油面高度
|
| 四、W型往復真空泵的工作原理： |
 |

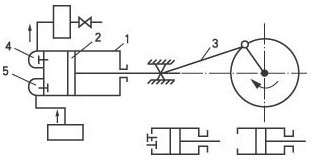

如圖為W型往復真空泵的工作原理圖，W型往復真空泵的主要部件是氣缸1及在其中作往復直線運動的活塞2，活塞的驅動是用曲柄連桿機構3(包括十字頭)來完成的。除上述主要部件外還有排氣閥4和吸氣閥5等重要部件，以及機座、曲軸箱、動密封和靜密封等輔助部件。

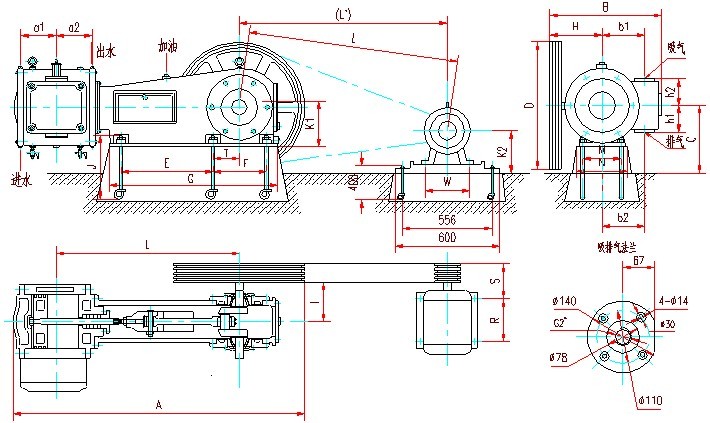

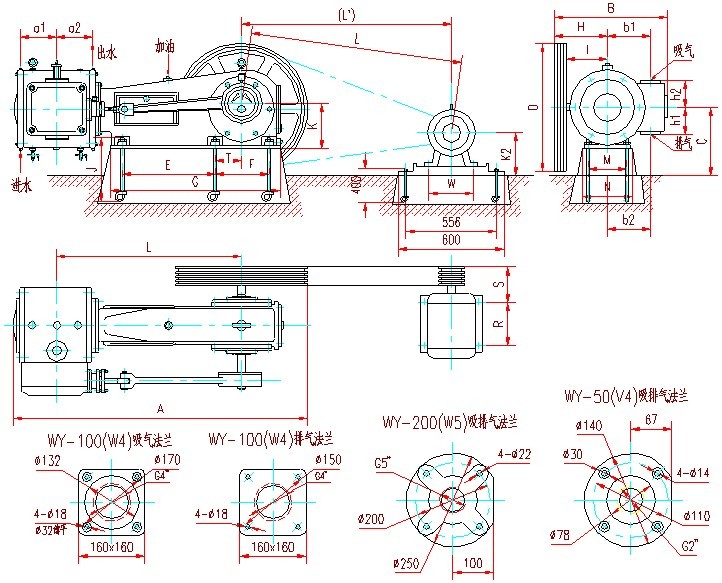

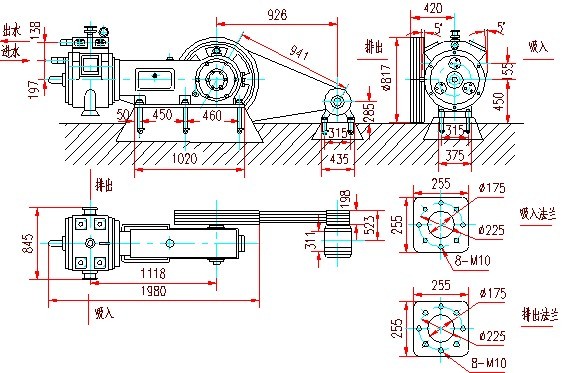

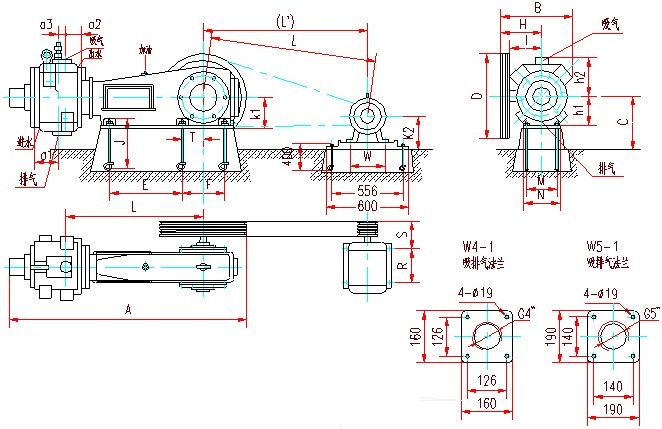

五、W型往復真空泵的技術參數表： |
| 型號 |
WY-50(V5) |
WY-100(W4) |
WY-200(W5) |
W3 |
W4-A |
W4-1 |
W5-1 |
W-300 |
| 抽氣速率（m3/h) |
200 |
370 |
770 |
200 |
370 |
370 |
770 |
1080 |
| 極限壓力（Pa) |
1300 |
1300 |
1300 |
2600 |
2600 |
2600 |
2600 |
2600 |
| 轉速（r.p.m) |
300 |
200 |
200 |
300 |
200 |
530 |
430 |
300 |
| 配用電機（Kw) |
5.5 |
11 |
22 |
5.5 |
11 |
11 |
22 |
30 |
汽缸直徑x行程
(mm) |
250x150 |
350x200 |
455x250 |
250x150 |
350x200 |
250x150 |
350x200 |
450x200 |
氣管直徑
(mm) |
進 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
| 出 |
2" |
4" |
5" |
2" |
4" |
4" |
5" |
175mm |
水管直徑
（mm) |
進 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 出 |
1/2" |
3/4" |
3/4" |
1/2" |
3/4" |
1/2" |
3/4" |
3/4" |
| 體積 |
長 |
1435 |
1819 |
2357 |
1418 |
1819 |
1486 |
1805 |
1980 |
| 寬 |
624 |
876 |
1010 |
630 |
876 |
520 |
670 |
745 |
| 高 |
710 |
900 |
1162 |
650 |
900 |
720 |
860 |
980 |
|

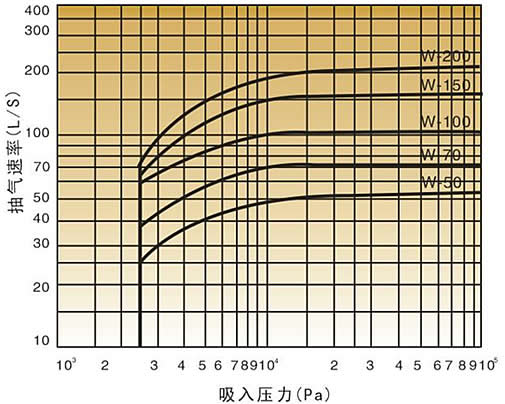

| 六、W型往復真空泵的性能曲線圖： |
 |
|
